鋼筋型號及表示方法有哪些？施工細部節點做法

發布時間：2019-11-22 12:31　文章來源：未知　文章作者：admin　點擊數：

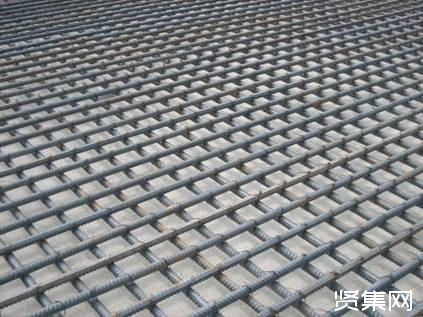

鋼筋是建筑物中最常見的基材，是裝修中必須要使用到的東西，不可或缺，鋼筋是什么呢？其實鋼筋就是指鋼筋混凝土用和預應力鋼筋混凝土用鋼材，其橫截面為圓形，有時為帶有圓角的方形。包括光圓鋼筋、帶肋鋼筋、扭轉鋼筋。鋼筋種類很多，通常按化學成分、生產工藝、軋制外形、供應形式、直徑大小，以及在結構中的用途進行分類。建筑材料研究報告顯示：鋼筋混凝土用鋼筋是指鋼筋混凝土配筋用的直條或盤條狀鋼材，其外形分為光圓鋼筋和變形鋼筋兩種。鋼筋在混凝土中主要承受拉應力。變形鋼筋由于肋的作用，和混凝土有較大的粘結能力，因而能更好地承受外力的作用。鋼筋廣泛用于各種建筑結構、特別是大型、重型、輕型薄壁和高層建筑結構。隨著建筑行業的發展，對鋼筋的需求越來越高，同時對鋼筋性能要求也越來越高，為了能夠更好的使用鋼筋材質。對于鋼筋的知識，大家是否想要了解更多呢？下面賢集網小編來為大家介紹鋼筋型號及表示方法、鋼筋工程施工細部節點做法、鋼筋施工過程中各種質量通病及防治措施。一起來看看吧！

鋼筋型號及表示方法
1、梁上主筋和梁下主筋同時表示方法：
⑴3Φ22，3Φ20：表示上部鋼筋為3Φ22，下部鋼筋為3Φ20。
⑵2φ12，3Φ18：表示上部鋼筋為2φ12，下部鋼筋為3Φ18。
⑶4Φ25，4Φ25：表示上部鋼筋為4Φ25，下部鋼筋為4Φ25。
⑷3Φ25，5Φ25：表示上部鋼筋為3Φ25，下部鋼筋為5Φ25。
2、梁上部鋼筋表示方法：（標在梁上支座處）
⑴2Φ20：表示兩根Φ20的鋼筋，通長布置，用于雙肢箍。
⑵2Φ22+（4Φ12）：表示2Φ22 為通長，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2：表示上部鋼筋上排為4Φ25，下排為2Φ25。
⑷2Φ22+ 2Φ22：表示只有一排鋼筋，兩根在角部，兩根在中部，均勻布置。
3、梁腰中鋼筋表示方法：
⑴G2φ12：表示梁兩側的構造鋼筋，每側一根φ12。
⑵G4Φ14：表示梁兩側的構造鋼筋，每側兩根Φ14。
⑶N2Φ22：表示梁兩側的抗扭鋼筋，每側一根Φ22。
⑷N4Φ18：表示梁兩側的抗扭鋼筋，每側兩根Φ18。
4、梁下部鋼筋表示方法：（標在梁的下部）
⑴4Φ25：表示只有一排主筋，4Φ25 全部伸入支座內。
⑵6Φ25 2/4：表示有兩排鋼筋，上排筋為2Φ25，下排筋4Φ25。
⑶6Φ25（-2 ）/4：表示有兩排鋼筋，上排筋為2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25：表示有兩排筋，上排筋為5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通長布置。

鋼筋工程施工細部節點做法

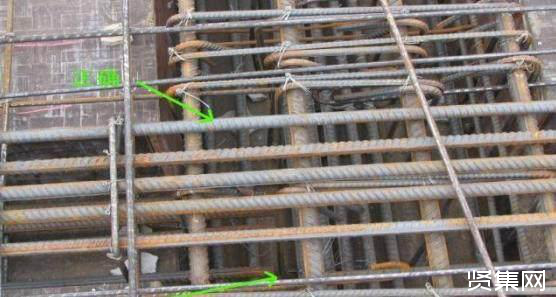

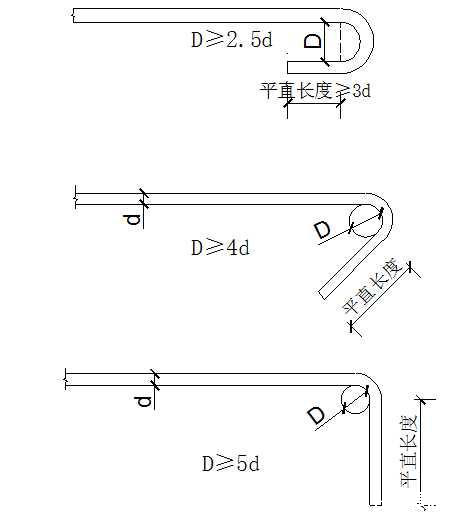

1、鋼筋彎鉤設置

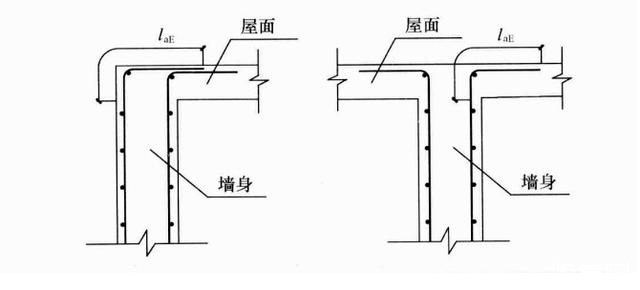

2、剪力墻豎向鋼筋頂部錨固
縱向受拉鋼筋在各種抗震等級下的最小錨固長度應符合設計要求，并且應符合《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖》（16G101）的要求。當設計與施工圖集要求不同時，應與設計協商，辦理相應變更手續確定取值大小。

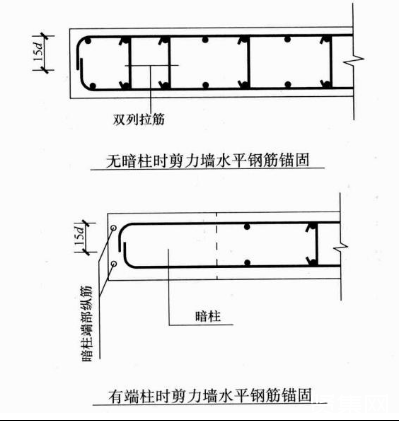

3、剪力墻端部水平鋼筋錨固
剪力墻端部水平鋼筋應伸至對邊且有15d直拐，施工中注意控制水平鋼筋應伸至對邊豎筋內側，轉角墻外側水平筋應連續通過轉彎。

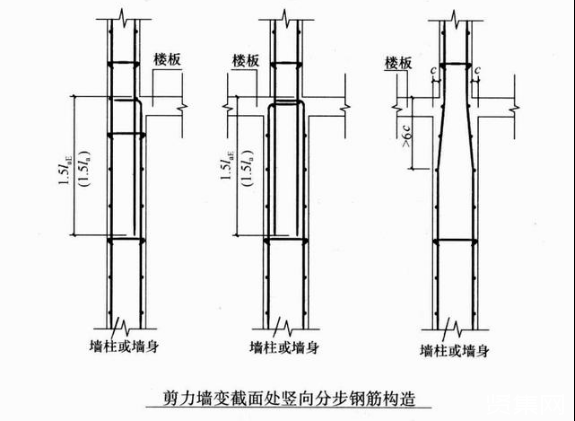

4、剪力墻變截面豎向鋼筋錨固

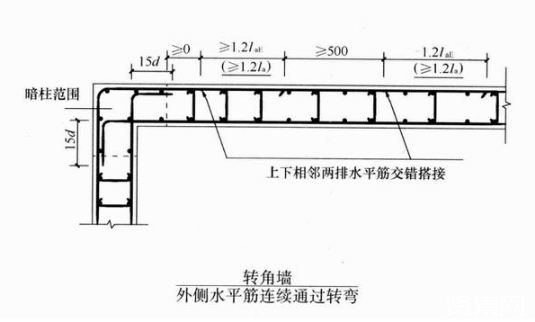

5、轉角墻端部水平鋼筋錨固
剪力墻端部水平鋼筋應伸至對邊且有15d直拐，施工中注意控制水平鋼筋應伸至對邊豎筋內側，轉角墻外側水平筋應連續通過轉彎。

6、主次梁鋼筋放置順序
框架結構中，次梁上下主筋置于主梁上下主筋之上，框架連梁的上下主筋置于框架主梁的上下主筋之上。

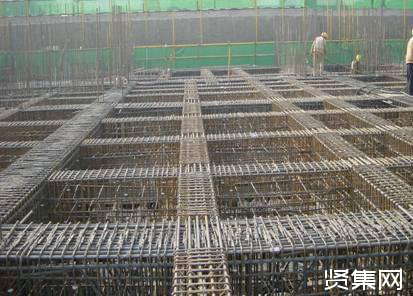

7、底板（頂板）鋼筋放置順序
兩向鋼筋交叉時，基礎底板及樓板短跨方向上部主筋宜放置于長跨方向主筋之上，短跨方向下部主筋置于長跨方向主筋之下。

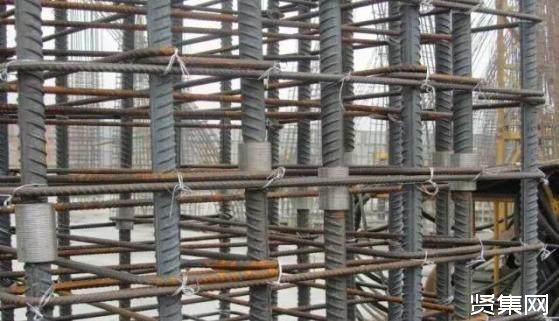

8、搭接范圍內通過三根筋

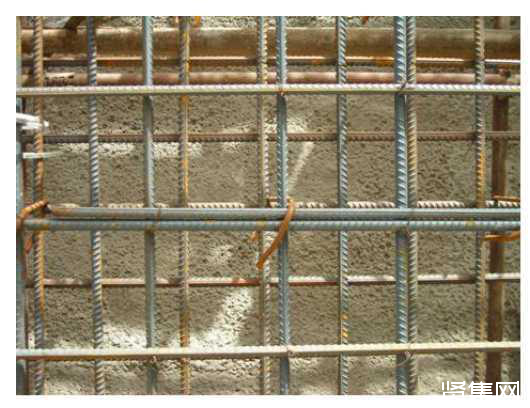

墻體豎向鋼筋搭接范圍必須保證有三道水平筋通過，墻體水平鋼筋搭接范圍內必須保證有三道豎向筋通過。

鋼筋施工過程中各種質量通病及防治措施

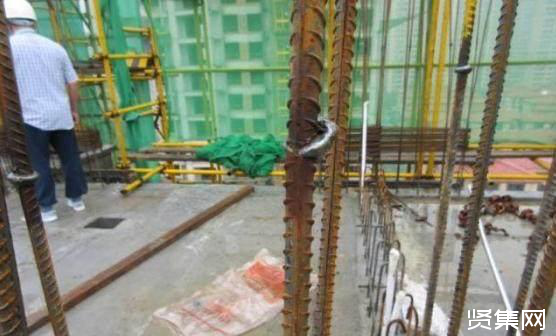

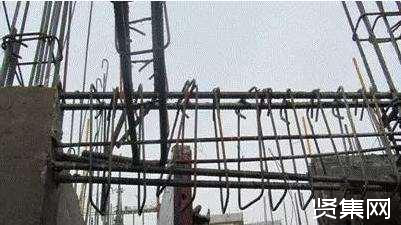

一、墻柱外伸鋼筋移位。
1、原因：
（1）模板固定不牢，在施工過程中有事碰撞致使鋼筋發生錯位。
（2）箍筋制作有誤差，及綁扎不牢固造成鋼筋骨架發生變形。
（3）保護層墊塊不均勻。
（4）梁柱節點內鋼筋密度大，致使墻柱鋼筋錯位。
（5）澆筑混凝土?xí)r觸動鋼筋，沒有及時恢復。
2、防治措施：
（1）在外伸部分加一道臨時箍筋，按圖樣位置安好，然后用樣板固定好，澆搗混凝土前再重復一遍。如發生移位則應校正后再澆搗混凝土。
（2）注意澆搗操作，盡量不碰撞鋼筋，澆搗過程中由專人隨時檢查及時校正。
（3）澆筑砼前在板面或梁上用油漆標出柱、墻的插筋位置，然后電焊定位箍或水平引筋（針對板墻插筋）固定。
（4）若遇鋼筋間距調整（或位移）需彎曲鋼筋時，應采用小于1:6角度緩慢彎曲到位。

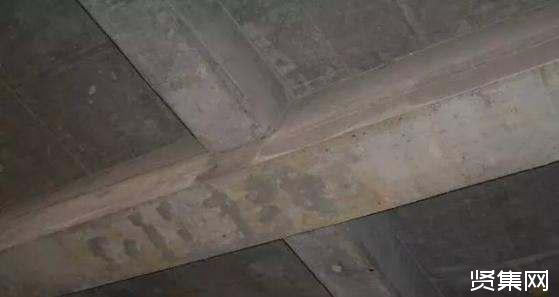

二、露筋：結構或構件拆模時發現混凝土表面有鋼筋露出。

1、原因：
保護層墊塊墊得太稀或脫落，鋼筋成型尺寸不準確，或鋼筋骨架綁扎不當，造成骨架外形尺偏大，局部抵觸模板，振搗混凝土?xí)r，振動器撞擊鋼筋，使鋼筋移位或引起綁扣松散。
2、防治措施：
（1）墊塊要墊得適量可靠，豎立鋼筋采用埋有鐵絲的墊塊，綁在鋼筋骨架外側時，為使保護層厚度準確應用鐵絲將鋼筋骨架拉向模板，將墊塊擠牢，嚴格檢查鋼筋的成型尺寸，模外綁扎鋼筋骨架，要控制好它的外形尺寸，不得超過允許值。
（2）鋼筋保護層墊塊選材要保證強度及厚度。保證墊塊數量充足，板均應從距梁或墻相交邊（角）100mm起雙向安裝墊塊，在板的下部鋼筋交叉點下安裝縱向、橫向間距800mm左右墊塊。

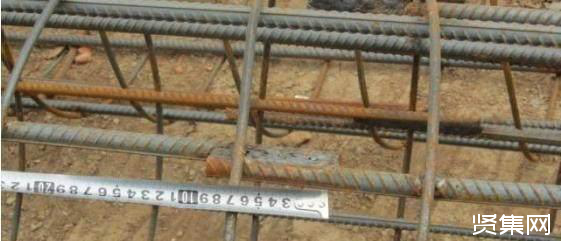

三、同截面接頭過多：
在綁扎或安裝鋼筋骨架時，發現同一截面受力鋼筋接頭過多，其截面面積占受力鋼筋總截面面積的百分率超出規范中規定數值。

1、原因：
（1）鋼筋配料時疏忽大意，沒有認真考慮原材料長度。
（2）忽略了配置在構件同一截面中的接頭，其中距不得小于搭接長度的規定。
2、防治措施：
（1）弄清楚規范中規定的同一截面的含義。
（2）配料時按下料單進行鋼筋編號。
3、規范要求：
（1）接頭面積允許百分率：
①同一連接區段內（鋼筋綁扎搭接接頭連接區段的長度為1.3Ll）縱向受拉鋼筋搭接接頭面積百分率應符合下列要求：a、對梁、板類及墻類構件不易大于25%。B、對柱類構件不易大于50%?？v向受壓鋼筋不易大于50%。
②鋼筋機械連接與焊接接頭連接區段的長度為35d（d為縱向受力鋼筋的較大直徑），且不小于500mm?？v向受拉鋼筋搭接接頭面積百分率應符合下列要求：a、受拉區不宜大于50%，受壓區不受限制。B、接頭不易設置在有抗震設防要求的框架梁端、柱端的箍筋加密區，當無法避開時對等強度高質量機械連接接頭不應大于50%。
（2）鋼筋的接頭宜設置在受力較小處。同一縱向受力鋼筋不宜設置兩個或兩個以上接頭。接頭末端至鋼筋彎起點的距離不應小于鋼筋直徑的10倍。
四、電渣壓力焊軸線偏移，焊包不均。

1、防治措施：
（1）軸線偏移：校直鋼筋端部，正確安裝夾具和鋼筋，避免過大的頂壓力，及時修理或更換夾具。
（2）彎折：校直鋼筋端部，注意安裝和扶持上部鋼筋，避免焊后過快卸夾具，及時修理或更換夾具。
（3）咬邊：減小焊接電流，縮短焊接時間，注意上鉗口的起點和止點，確保上鋼筋頂壓到位。
（4）未焊合：增大焊接電流，避免焊接時間過短，檢修夾具，確保上鋼筋下送自如。
焊包不均：鋼筋斷面力求平整，裝填焊劑盡量均勻，延長焊接時間，適當增加融化量。
（5）氣孔：按規定要求焊劑，清除鋼筋焊接部位的鐵銹，確保接縫在焊劑中合適埋入深度。
（6）燒傷：鋼筋到點部位除盡鐵銹，盡量加緊鋼筋。
（7）焊包下淌：徹底封堵焊劑筒的漏孔，避免焊后過快回收焊劑。
2、驗收要（外觀檢查）：
（1）四周焊包凸出鋼筋表面的高度應大于或等于4mm。
（2）鋼筋與電極接觸處應無燒傷缺陷。
（3）街頭的彎折角不得大于40。
（4）接頭處的軸線偏移不得大于鋼筋直徑0.1倍，且不得大于2mm。
備注：電渣壓力焊適用于柱、墻、構筑物等現澆混凝土結構中豎向受力鋼筋的連接；不得在豎向焊接后橫置于梁、板等構件中作水平鋼筋用。帶肋鋼筋進行焊接時易將縱肋對縱肋施焊。
五、鋼筋焊接搭接長度不夠

1、原因：鋼筋下料長度不夠。
2、防治措施：
（1）認真核對圖紙和熟悉規范要求，精確計算配料單。
（2）鋼筋安裝時核對配料單和構件尺寸。
3、規范要求：
（1）縱向受拉鋼筋的最小搭接長度應符合驗收規范要求外還應注意。
①受壓鋼筋綁扎街頭的搭接長度應為表中數值的0.7倍。
②在任何情況下，縱向受拉鋼筋的搭接長度不應小于300mm。受壓鋼筋搭接長度不應小于200mm。
③兩根直徑不同鋼筋的搭接長度，以較細鋼筋直徑計算。
④在綁扎街頭的搭接長度范圍內，應綁扎三點。
（2）電弧焊連接：
鋼筋采用電弧焊焊接時，搭接雙面焊長度為5d，搭接單面焊長度為10d。
六、鋼筋錨固長度不夠。

1、原因：鋼筋下料長度不夠。
2、防治措施：
（1）認真核對圖紙和熟悉規范要求，精確計算配料單。
（2）鋼筋安裝時核對配料單和構件尺寸。
（3）當受力鋼筋平直伸入支座長度不符合錨固要求時，可采用彎折形式。
七、結構梁鋼筋骨架變形。

1、原因：
（1）鋼筋骨架綁扎點綁扎不牢固。
（2）混凝土保護層墊塊不到位，在外力作用下使其鋼筋骨架變形。
（3）澆筑混凝土前檢查不到位。
2、防治措施：
（1）鋼筋骨架綁扎點綁扎牢固。
（2）受力鋼筋位置準確，混凝土保護層墊塊到位。避免后續工序施工時外力作用影響。

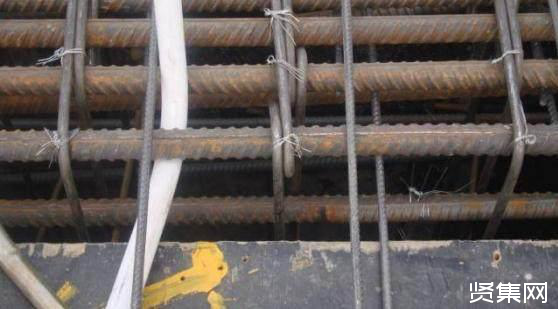

八、結構梁受力鋼筋為多排時，綁扎位置不符合要求。

1、原因：
（1）技術交底不清楚。
（2）綁扎點不牢固。
2、防治措施：
（1）加強技術交底和檢查力度。
（2）鋼筋骨架綁扎點綁扎牢固。
（3）受力鋼筋位置準確，混凝土保護層墊塊到位。避免后續工序施工時外力作用影響。
（4）吊起第二排負彎矩鋼筋，保證與第一排鋼筋間距在25mm。

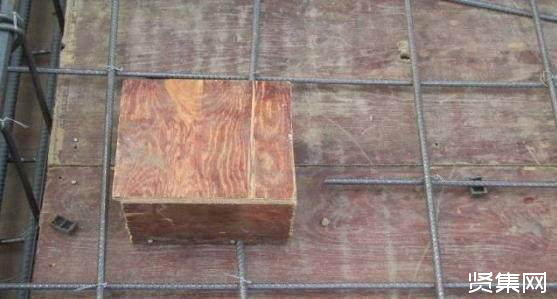

九、結構板預留洞割斷受力鋼筋，加固不到位。

1、原因：
（1）技術交底不清楚。
（2）安裝工程只顧自己方便，未能和土建工程形成技術銜接。
（3）檢查驗收不到位。
2、防治措施：
（1）施工前進行技術交底。
（2）矩形洞邊長和圓形洞直徑不大于300時受力鋼筋繞過孔洞不另外設置補強鋼筋。
（3）矩形洞邊長和圓形洞直徑大于300但不大于1000時，當設計注寫補強縱筋時，應按注寫的規格、數量與長度補強。當設計無注寫時，按每邊配置兩根直徑不小于12mm且不小于同向被切斷縱向鋼筋總面積的50%補強，補強鋼筋的強度等級與被切斷鋼筋相同并不知在同一層面，其間距為30mm。



上述是賢集網小編為大家介紹的鋼筋型號及表示方法、鋼筋工程施工細部節點做法、鋼筋施工過程中各種質量通病及防治措施。當然，在這里，小編要提醒大家，搬運鋼筋要注意附近有無障礙物、架空電線和其它臨時電氣設備，防止鋼筋在搬運回轉時碰撞到電線發生觸電事故?，F(xiàn)場綁扎懸空大梁鋼筋時，不得站在模板上操作，必須要在腳手架上操作；綁扎獨立柱頭鋼筋時，不準利用鋼箍搭設腳手板。起吊鋼筋骨架，下方禁止站人，必須待骨架降到距模板1米以下才準靠近，就位支撐好方可摘鉤。廢料應及時清理，成品堆放要整齊，工作臺要穩，鋼筋工作棚照明燈必須加網罩。高空作業時，不得將鋼筋集中堆放在模板和腳手板上，也不要把工具、鋼箍、短鋼筋隨意放在腳手板上，以免滑下傷人。最后，鋼筋冷拉時，冷拉線兩端必須裝置防護措施。冷拉時嚴禁在冷拉線兩端站人、或跨越、觸動正在冷拉的鋼筋，并經常檢查鋼絲繩斷絲磨損超過規定時及時調換。
