鋼絲繩結構中的繩股
發布時間：2019-07-28 14:00 文章來源：未知 文章作者：admin 點擊數：
般是構成鋼絲繩的基本螺旋元，按其斷面形狀可分為圓形股和異形股，按不司的制造加工方法又分為普通股和壓實股。股的基本構造是鋼絲和股芯，在一淡經單股鋼坐繩中，其中心只用
般是構成鋼絲繩的基本螺旋元，按其斷面形狀可分為圓形股和異形股，按不司的制造加工方法又分為普通股和壓實股。股的基本構造是鋼絲和股芯，在一淡經單股鋼坐繩中，其中心只用一根鋼絲作為繩芯（也稱股芯），而在二次捻鋼絲繩的股中，其股芯有鋼絲或纖維兩種形式。
1.1.2.1普通圓股
普通圓股是用通常的螺旋捻制法加工制造的。按其結構及捻制特性分為非平行捻股、平行捻股和混合捻股三類。
（1）非平行捻股

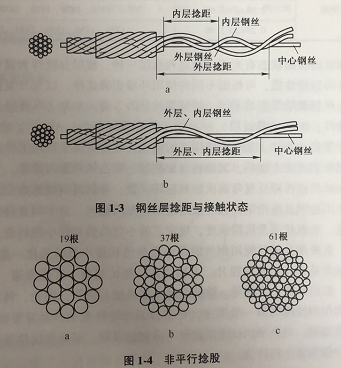

股中各層鋼絲按不等捻距（等捻角）多道工序分層捻制，兩相鄰層鋼絲互相交叉呈點接觸（如圖1-3a所示）。點接觸股中鋼絲層數有1層、2層和3層。
各層之間的鋼絲直徑相同，而且兩相鄰層鋼絲的數量之差總是等于6。由于各層鋼絲直徑相同，鋼絲之間縫隙大，因此股的斷面金屬密度小，典型斷面結構如圖1-4所示。
（2）平行捻股
股中各層鋼絲等捻距（不等捻角），沿一個方向一道工序資成。兩相鄰層徹經絲置相平行呈致接地（如圖上3小所示），故又稱為線接觸股。為達到線接能除爆整量糾高真精外、容層鋼經直社還要有所不同，其坡量按一定比情民置。根據根簽配置方式的不同，平行捻股又分為：
1）兩魯式（S）。通常是用2層鋼絲構成，內外層鋼絲數量相等，但外層得常比內層鋼絲相。這種排列使得外層的每根鋼經正好位于內層兩相鄰制經的沒器中（如圖1-5a所示）。由于外表是租鋼絲，故耐磨性能好。
2）瓦林吞式（W）。此結構也為2層，內層由直徑相同的鋼絲組成。外層采用兩種粗細不同的鋼絲間隔排列、每種鋼絲的數量均與內層鋼絲數相等，即外層鋼絲的總數為內層鋼絲數的2倍。外層粗鋼絲直徑比內層鋼絲大、而外層細鋼絲直徑比內層鋼絲小。按這種排列，外層的粗鋼絲位于內層兩相鄰鋼絲的溝糟中，而外層的細鋼絲正好位于內層鋼絲的外接圓上（如圖1-5b所示）。瓦林吞式金屬密度高于西魯式，但外表配有細鋼絲，耐磨性能降低。
3）填充式（F，）。股中鋼絲為2層結構，在兩層鋼絲之間的縫隙中填充細鋼絲。內層、外層鋼絲直徑相同，但外層鋼絲的數量為內層鋼絲數的2倍，填充鋼絲的數量等于內層鋼絲數量（如圖1-5e所示）。這種股結構其金屬密度高于西魯式和瓦林吞式，且絲勻絲徑變細，耐疲勞性能提高。
4）組合式。西魯式、瓦林吞式和填充式是平行捻股的三種基本結構形式。
為了綜合它們的結構性能特長，對它們進行組合而構成組合式股。由于西魯式鋼絲粗，耐磨性好，故在組合時總是將它安排在外表層，而將瓦林吞和填充式安排在股的內部。其結構形式有瓦林吞-西魯式（WS）和填充-西魯式（FS）。WS是以瓦林吞式為股的內部結構，外面包捻一層粗鋼絲（如圖1-5d所示）。同理，F(xiàn)；S是以填充式為內部結構，外面包捻一層粗鋼絲（如圖1-5e所示）。此外，為適應某些重要用途的需要，還開發了填充-瓦林吞-西魯三元組合式F；WS（如圖1-12b所示）。
5WFWSFiS圖1-5平行捻股
（3）混合捻股（N）股中至少包含三層鋼絲，而且外層單獨捻制，分兩道工序捻成。一種情況是，先用一道工序檢成中心部分，而后在下一道工序檢制線接觸的各鋼經層，這解中心部分與后論上的鋼絲層之間為點接觸，構成點，線接觸股（如圖1m所素）：另一種情地是，開始用一道工序檢成線接觸各鋼絲層，然后在下一道工序拾上外表層，構成線一點接觸股（如圖1-6b所示）。
abcd圖1-6混合捻股
為了改善股的外部工作條件，增加與繩槽的支撐面，減小接觸壓力，提高耐磨性能，因此尋求采用異形股。
1.1.2.2異形股
異形股按其斷面形狀有三角股、橢圓股和扇形股（如圖1-7所示）。扇形股近似于矮三角形，可歸為三角股類。因此，異形股可歸納為三角股和橢圓股兩個基本類型。
b圖1-7異形股
a-三角股；b一橢圈股；c一扇形股
（1）三角股
它的基本構造是在近似三角形的股芯外面包捻1~2層圓鋼絲。各層鋼絲的直徑不相同，里面層鋼絲細，外面層鋼絲粗。其股芯結構可分為三種類型：
1）三角單絲芯（如圖1-8a所示）。此股芯因是單根三角鋼絲粗而硬，故其撓性差。
2）由圓鋼絲組合成三角股芯：
①由6根等徑鋼絲組成的三角股芯（如圖1-8c所示），此股芯棱角較明顯，外面可包捻2層鋼絲。
②由1×7的圓股及3根補棱鋼絲組成，其股芯結構為1×7+3（如圖1-8d所示），此股芯棱角較明顯，又因1×7是由鋼絲捻制成型，外面包捻鋼絲層成三角股后反撥力較小。
③由3組鋼絲對（每組2根鋼絲）再填充3根細鋼絲，其股芯結構為3×2+3
（如圖1-8e所示）。此股芯的優點是樓角明顯、結構穩定、反撥力小。
3）由擠壓成型的三角股芯（如圖1-8b所示）。如由（3+3/3）的線接觸股，在三角股捻股機上擠壓成三角股芯。以此股芯制成的三角股，其金屬斷面系數大，彎曲疲勞性能較好。
abd圖1-8三角股芯形狀
與圓股一樣，三角股中相鄰層鋼絲也存在點接觸和線接觸。目前國內生產的三角股鋼絲繩幾乎都是點接觸，線接觸三角股只有一種規格，如6V×37S。
扇形股歸類于三角股。此種股的結構為劍麻芯、外面包捻3層圓鋼絲，兩相鄰層之間為線接觸或點-線接觸（如圖1-7所示）。
（2）橢圓股
股的斷面形狀近似橢圓形，其股芯有金屬芯和纖維芯。金屬芯的形式為若干圓鋼絲并排排列，有1排的（1×5）；有3排的（5+7+6）（如圖1-12g所示）。在股芯的外面包捻1~2層圓鋼絲，每層鋼絲直徑及數量都不相同，外層鋼絲粗，內層鋼絲細。
1.1.2.3壓實股
壓實股是在線接觸股的基礎上，對它進行壓實加工使其產生塑性變形。股中各鋼絲層由原來的線接觸變成面接觸，使其接觸狀態提高了一步。由于壓實股是由線接觸股加工而成的，因此，它的結構形式與線接觸股相對應，也分為西魯式、瓦林吞式和填充式以及組合式（如圖1-9所示）。
K（）K）K）K3RmMS）圖1-9壓實股
國外有向面接觸異形股發展的趨勢（如圖1-10所示）。這種結構形式這種結構形式既改善可股內鋼絲的線姐粗狀態，又因是異形股而改善了鋼絲繩與繩槽的接觸條件。目前國內作為新課題有待研究開發。
